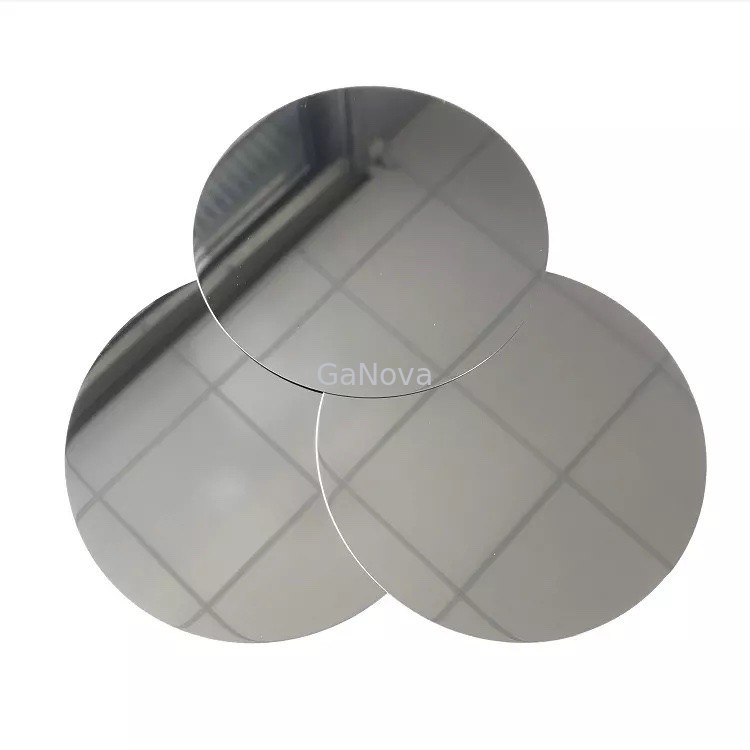

Microelectronic 279um Silicon Epitaxial Wafer Primary Substrate

Certification
China Shanghai GaNova Electronic Information Co., Ltd. certification
I'm Online Chat Now

Microelectronic 279um Silicon Epitaxial Wafer Primary Substrate

Microelectronic 279um Silicon Epitaxial Wafer Primary Substrate
Microelectronic 279um Silicon Epitaxial Wafer Primary Substrate

Large Image :  Microelectronic 279um Silicon Epitaxial Wafer Primary Substrate

Product Details:
Place of Origin: Suzhou China
Brand Name: GaNova
Certification: UKAS/ISO9001:2015
Model Number: JDCD06-001-002
Payment & Shipping Terms:
Minimum Order Quantity: 1
Packaging Details: Vacuum packing in a class 10000 clean room environment,in cassettes of 25pcs or single wafer containers.
Delivery Time: 3-4 week days
Payment Terms: T/T
Supply Ability: 50000pcs/month

Microelectronic 279um Silicon Epitaxial Wafer Primary Substrate

Description
Grade: Prime Growth Method: CZ
Type/Dopant: P Type/Boron,N Type/Phos,N Type/As, N Type/Sb Thickness(μm): 279
Thickness Tolerance: Standard ± 25μm,Maximum Capabilities ± 5μm Resistivity: 0.001-100 Ohm-cm
Surface Finished: P/E,P/P,E/E,G/G TTV(μm): Standard <10μm,Maximum Capabilities<5μm
Highlight:

Microelectronic silicon epitaxial wafer

,

N Type silicon epi wafer

,

279um silicon epitaxial wafer

Thickness(μm)279 Silicon Wafer TTV(μm) Standard <10 um,Maximum Capabilities<5 μm

2-Inch Silicon Wafer MEMS Devices, Integrated Circuits,Dedicated Substrates For Discrete Devices




Overview

Silicon (Si) wafers are primary substrate materials in the microelectronic and microelectromechanical area because of its superior properties, which can be adjusted. In this chapter, we first provide an overview of the electrical discharge machining techniques. In addition, the capability and performance results of electrical discharge machining techniques for machining three-dimensional cavities on Si with optimum parameter settings are also discussed.





Specification

silicon wafer

Diameter



2"/3"/4"/5"/6"/8"/12"
Grade Prime
Growth Method CZ
Orientation <1-0-0>,<1-1-1>,<1-1-0>
Type/Dopant P Type/Boron,N Type/Phos,N Type/As, N Type/Sb
Thickness(μm) 279/380/525/625/675/725/775
Thickness Tolerance Standard ± 25μm,Maximum Capabilit/ies ± 5μm
Resistivity 0.001-100 ohm-cm
Surface Finished P/E,P/P,E/E,G/G
TTV(μm) Standard <10μm,Maximum Capabilities<5 μm
Bow/Warp Standard <40 μm,Maximum Capabilities<20 μm
Particle <10@0.5μm; <10@0.3μm; <10@0.2μm;
