CZ Silicon Semiconductor Wafer 380um 525um 625um

Certification
China Shanghai GaNova Electronic Information Co., Ltd. certification
I'm Online Chat Now

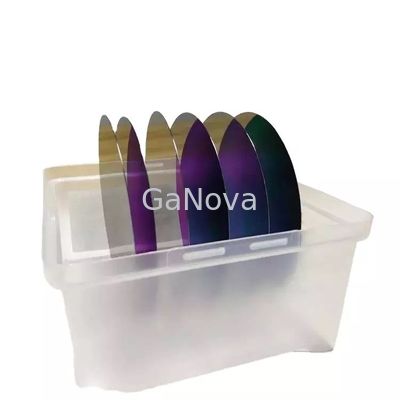

CZ Silicon Semiconductor Wafer 380um 525um 625um

CZ Silicon Semiconductor Wafer 380um 525um 625um
CZ Silicon Semiconductor Wafer 380um 525um 625um

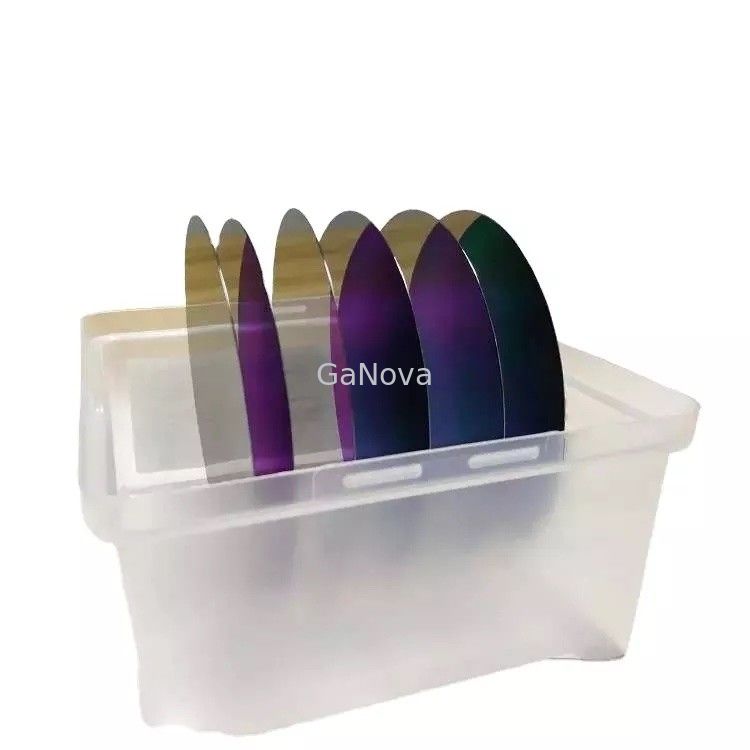

Large Image :  CZ Silicon Semiconductor Wafer 380um 525um 625um

Product Details:
Place of Origin: Suzhou China
Brand Name: GaNova
Certification: UKAS/ISO9001:2015
Model Number: JDCD06-001-002
Payment & Shipping Terms:
Minimum Order Quantity: 1
Packaging Details: Vacuum packing in a class 10000 clean room environment,in cassettes of 25pcs or single wafer containers.
Delivery Time: 3-4 week days
Payment Terms: T/T
Supply Ability: 50000pcs/month

CZ Silicon Semiconductor Wafer 380um 525um 625um

Description
Orientation: <1-0-0>,<1-1-1>,<1-1-0> Thickness(μm): 279
Thickness Tolerance: Standard ± 25μm,Maximum Capabilities ± 5μm Resistivity: 0.001-100 Ohm-cm
Surface Finished: P/E,P/P,E/E,G/G TTV(μm): Standard <10μm,Maximum Capabilities<5μm
Bow/Warp: Standard <40μm,Maximum Capabilities<20μm Particle: <10@0.5μm; <10@0.3μm; <10@0.2μm;
Highlight:

Silicon Semiconductor Wafer

,

p doped silicon wafer

,

Semiconductor Wafer 380um

Thickness(μm) 279 2-Inch Silicon Wafer Orientation <1-0-0>,<1-1-1>,<1-1-0>

2-Inch Silicon Wafer MEMS Devices, Integrated Circuits,Dedicated Substrates For Discrete Devices




Overview

Demand for semiconductors is seen as likely to continue growing. Among the demand drivers are memory and logic devices for storing and processing huge volumes of data in the IoT and big data era; the various sensors needed for safe driving assistance and self-driving cars; and power management devices necessary for reducing energy consumption.





Specification

silicon wafer

Diameter



2"/3"/4"/5"/6"/8"/12"
Grade Prime
Growth Method CZ
Orientation <1-0-0>,<1-1-1>,<1-1-0>
Type/Dopant P Type/Boron,N Type/Phos,N Type/As, N Type/Sb
Thickness(μm) 279/380/525/625/675/725/775
Thickness Tolerance Standard ± 25μm,Maximum Capabilit/ies ± 5μm
Resistivity 0.001-100 ohm-cm
Surface Finished P/E,P/P,E/E,G/G
TTV(μm) Standard <10μm,Maximum Capabilities<5μm
Bow/Warp Standard <40μm,Maximum Capabilities<20 μm
Particle <10@0.5μm; <10@0.3μm; <10@0.2μm;







About Us

We specialize in processing a variety of materials into wafers, substrates and customized optical glass parts.components widely used in electronics, optics, opto electronics and many other fields. We also have been working closely with many domestic and oversea universities, research institutions and companies, provide customized products and services for their R&D projects. It's our vision to maintaining a good relationship of cooperation with our all customers by our good reputations.





FAQ

Q: Are you trading company or manufacturer ?
We are factory.
Q: How long is your delivery time?
Generally it is 3-5 days if the goods are in stock.
or it is 7-10 days if the goods are not in stock, it is according to quantity.
Q: Do you provide samples ? is it free or extra ?
Yes, we could offer the sample for free charge but do not pay the cost of freight.
Q: What is your terms of payment ?
Payment <=5000USD, 100% in advance.
Paymen >=5000USD, 80% T/T in advance , balance before shippment.
